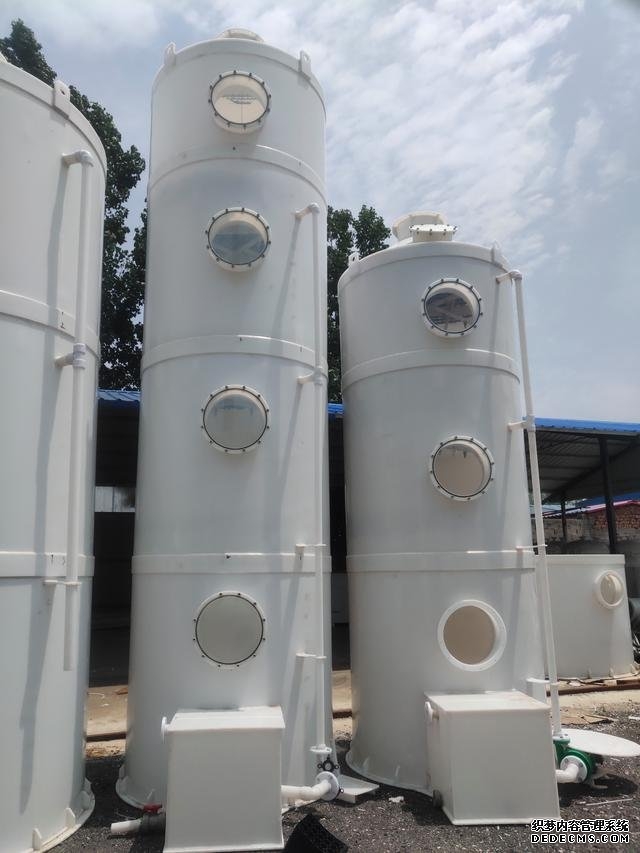

PP填料塔分段裝置熱補償***性設計要點解析
在化工、環保及能源***域中，PP填料塔作為氣液傳質核心設備，其分段裝置的熱補償設計直接影響運行穩定性與使用壽命。由于工況溫度波動、介質反應放熱等因素，分段連接處易因熱脹冷縮產生應力集中，導致泄漏或結構失效。本文從材料***性、結構設計、工程應用三個維度，系統闡述PP填料塔分段裝置熱補償***性的關鍵考慮因素。
一、PP材料熱力學***性對補償設計的約束
1. 低熱導率與高線膨脹系數矛盾
PP材料導熱系數僅為0.22-0.25 W/(m·K)，遠低于金屬材質，導致局部過熱風險增加；同時其線膨脹系數高達1.5×10??/℃（約為碳鋼的5倍），在溫差超過30℃時，單段長度每米伸縮量可達4.5mm。例如某硫酸吸收塔操作溫度從25℃升至80℃時，10米高度差產生的軸向位移達31.5mm，需通過補償結構吸收變形。
2. 溫度閾值限制
PP長期使用溫度不宜超過90℃，短期峰值限值110℃。設計需結合物料反應熱、蒸汽伴熱等工況，采用有限元分析模擬不同溫度梯度下的形變分布。如某VOCs治理項目中，循環水冷卻系統故障導致塔體局部溫度驟升至120℃，致使未做熱補償?shù)姆ㄌm連接面發生塑性變形。
二、分段裝置熱補償技術路徑
1. 波紋管式機械補償
在塔節對接處設置PP波紋管補償器，利用U型或Ω型波紋的彈性變形吸收軸向/橫向位移。典型參數：公稱直徑DN50-DN300，補償量15-50mm，耐壓0.6MPa。需注意波紋根部加強環設計，防止高壓工況下失穩。
2. 滑動支架+導向限位組合
采用聚四氟乙烯滑動支座配合304不銹鋼導向軌，允許軸向自由滑動的同時限制徑向偏移。某丙烯酸生產裝置中，該方案使塔體在120℃工況下的熱位移釋放效率提升70%，且摩擦阻力＜0.3kN。
3. 柔性連接件***化
選用增強型PTFE織物軟連接，其拉伸強度≥15MPa，疲勞壽命＞10?次循環。安裝時預留1.5倍計算位移量的預壓縮量，確保全周期有效補償。
三、系統集成設計要點
1. 分段高度科學劃分
依據《HG/T 2064-2019》標準，建議每段高度不超過塔徑的1.5倍，且相鄰段溫差ΔT≤25℃。對于Φ2000mm塔體，推薦分段長度≤3m，并采用階梯式壁厚設計增強剛性過渡。
2. 動態模擬驗證
運用ANSYS Workbench進行熱-結構耦合分析，重點校核焊縫區域Von Mises應力。案例顯示，未***化結構的角焊縫***應力達28.7MPa（接近PP屈服極限30MPa），增加10mm寬過渡套后應力降至12.4MPa。
3. 運維監測配套
在關鍵補償節點部署紅外測溫儀與激光位移傳感器，實時監控補償器位移量。某年產5萬噸環氧丙烷裝置通過在線監測系統，提前預警3補償器異常伸長，避免非計劃停車。
四、典型失效模式與改進策略
失效類型 成因分析 解決方案
---------------------------
法蘭面泄漏 螺栓預緊力不足+熱循環松弛 改用恒力彈簧支吊架，預緊力保持率＞85%
填料函卡滯 筒體變形擠壓填料 增設雙錐形密封環，允許±5°偏轉角
支撐圈開裂 局部過熱導致材料降解 采用石墨改性PP復合材料，熱變形溫度提高至105℃
結語
現代PP填料塔的熱補償設計已從被動防護轉向主動調控，通過材料改性、結構創新和智能監測的深度融合，可顯著提升系統可靠性。建議設計階段開展DNVGL-CG-0038規范認證，施工階段執行SH/T 3559-2019焊接規程，運維階段建立基于RBI的風險評估機制，形成全生命周期的技術保障體系。
